“智慧井”系統
建設背景
城市中建設產生大量檢查井，但缺乏有效的實時監控及管理手段（人工巡查為主）各地頻現井蓋丟失，路面變陷阱，威脅路人和行車安全！管理部門面臨問題該如何有效監管？“井蓋丟了不知道”、“井蓋丟了找不到責任人”。如何通過科技手段解決以上困惑？
井蓋被非法開啟 井下環境未知 電纜接頭狀態
偷盜井蓋和盜竊地下線纜已成為當前影響我國市政建設和電力、通訊安全的一個突出問題。目前所能有的解決辦法一是人防，二是物防。人防的困難主要是監管區域太廣，不能24小時全時段防范到位，效率低，成本大。物防也有局限性，成本過高，防范有限。城市雨水井蓋、污水井蓋、通訊纜線井蓋等，除了容易丟失之外，這些井蓋材質不一、質量不等，很多井蓋經受日曬雨淋、車輛碾壓，很容易成為“馬路黑洞”，給過往車輛、行人埋下安全隱患。管理部門面臨問題該如何有效監管？“劣質井蓋源頭如何管控”、“井蓋損壞不能及時更換”、“出現事故追責周期長”。如何通過科技手段解決以上困惑？
理念概述
基于智慧井物聯網理念
根據城市井蓋分布的特點，充分結合實際應用場景，因地適宜，通過建設低功耗、窄帶物聯網（NB－IOT/LORA）的方式，無需布線即可快速實現“城市井”智能云實時監測物聯網系統的部署，極大縮短實時監測系統的施工時間、降低系統的實施成本。實現對井蓋狀態（開啟、位移、傾斜）及井下狀態（溫度、液位、毒害氣體濃度、電纜接頭局放）進行監測、實時報警、自動巡檢、及時處置等功能、同時考慮到井蓋開啟的安全性和重要性，可對井蓋加裝智能防盜鎖通過本地及遠程二次鑒權開啟方式保障井蓋安全，智慧井蓋系統進一步提高市政管理的信息化、智能化水平，為智慧城市奠定行業應用基礎。
智慧井監控整體架構
網絡拓?fù)浣Y(jié)構
智慧井監測終端-匯聚網關
產品簡介：
HC01安裝在井蓋下方（井壁），配備高靈敏度磁感應開關傳感器，當井蓋被打開后及時報警，方便管理部門對井蓋進行信息采集及應急情況處理。設備主要可實現井蓋運行狀態進行有效的監控，同時配合管理平臺的應用，保障了智慧城市建設的順利實施。
安裝在井蓋下方（井壁），內置通用無線組網模塊、電壓監測傳感器、數據處理模塊等，可實現360°全向感應；內置一節鋰電池19000mA(外加超級電容，基礎功能可以使用3年以上）。內置天線，IP68級別防水。（選配YW液位傳感器、QT氣體傳感器、CW測溫傳感器、電纜接頭局放傳感器）電壓監測，可設置心跳包，當井蓋被打開第一時間進行報警。安裝簡單靈活，實時監測，遠程監管。
介質溫度：≤120℃介質 比重：≥0.40（按訂貨要求供貨） 測量精度：500~1000mm≤±1.5% 負載電阻：０～750Ω>1000≤±1.0% 測量范圍：500～6000mm(按訂貨要求供貨)
采用氣體擴散式采集監測可燃?xì)怏wCH4（甲烷）
甲烷(CH4) 量程：0-100%VOL，誤差：±5% FS
智慧井監測終端-QT
井蓋監測+井下液位監測+井下有毒氣體智能檢測
內置GPRS、NB-IOT和LORA通用模組，可根據應用場景靈活選擇相對應的通信方式

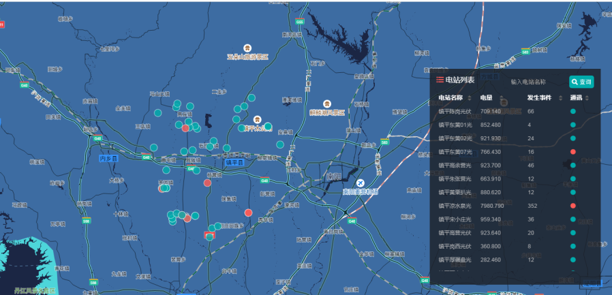

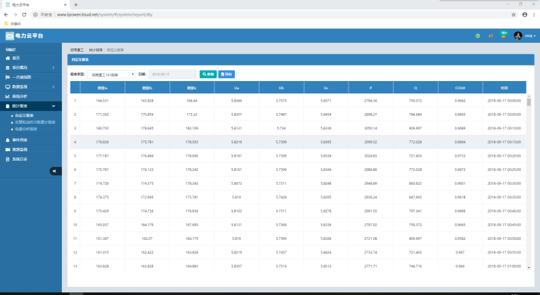

云平臺功能及特點（以技術整合“夯實智慧井安全”）
通過以上解決方案，配合智能后臺管理系統，實現作業流程規范化管理，大幅提升巡視效率與精益化管理水平。

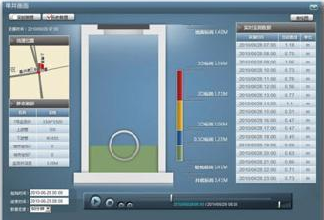

報警定位：報警實時傳輸、高亮定位報警、短信發送；報警處置：派發工單、現場維修、報警清除、報警知識庫；電纜中間接頭監測：電纜中間接頭溫度監測；井蓋監測：井蓋破損監測、井蓋傾角監測、終端定時發送、監控實時查看;通信:NB-IOT公網、433/ zigbee專網、4G/有線網絡；報警巡檢：轉發巡檢人員、現場處置、照片回傳；其他監測：有毒氣體監測、水位監測。
信號傳輸管理：NB-lot窄帶物聯網技術，穿透性強，可以從地下穿透井蓋，低功耗、廣覆蓋、大連接
