一、超聲波明渠流量計測流方案

超聲波明渠流量計測流系統的組成包括：超聲波明渠流量計、堰槽、遙感終端、監測平臺；超聲波明渠流量計可以通過數字（485、232）或者模擬（4-20mA）的方式將測量結果傳輸測量到遙測終端；再通過2G/3G/4G/GPRS/NB等網絡傳輸?shù)奖O(jiān)管部門的監測平臺，實現河道、湖泊、灌溉、排污口等液位流量的遠程監測。

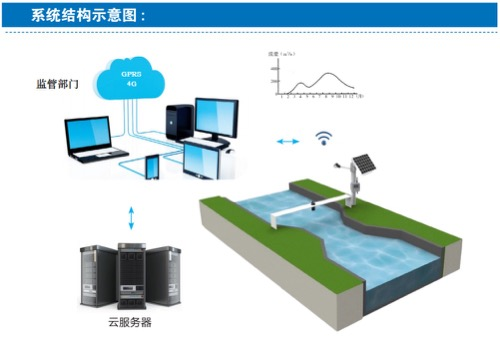

1.1超聲波流量計測流方案示意圖：

1.2 系統特點

●非接觸式測量、安全低損、維護少

●可測三角堰、矩形堰、巴歇爾槽、矩形渠、梯形渠、U型渠等多種工況

●全天候工作，抗干擾能力強

●測量運行和間隔模式相結合，節能降耗

●多種接口方式提供，便于接入平臺系統

●多種通訊協議，適用不同用戶

●IP68防水設計，適用各種野外環境

二、超聲波明渠流量計介紹

根據流體力學原理可知：明渠內的流量越大，液位越高；流量越小，液位越低。另外，一般明渠內水流量大小還與渠道的橫截面積、坡度、粗糙度有關。

如果在渠道內安裝幾何尺寸和堰板材料固定的量水堰槽后，流量與液位就建立了確定的對應關系。這樣量水堰槽就把流量測量轉成了易于實現的水位測量。常用的量水堰槽種類有三角堰、矩形堰和巴歇爾堰槽三種。

簡言之，水力學法測量流量的原理為：首先測量出量水堰槽內水流的液位，再根據“水位-流量”的水力學關系公式，求出流量。

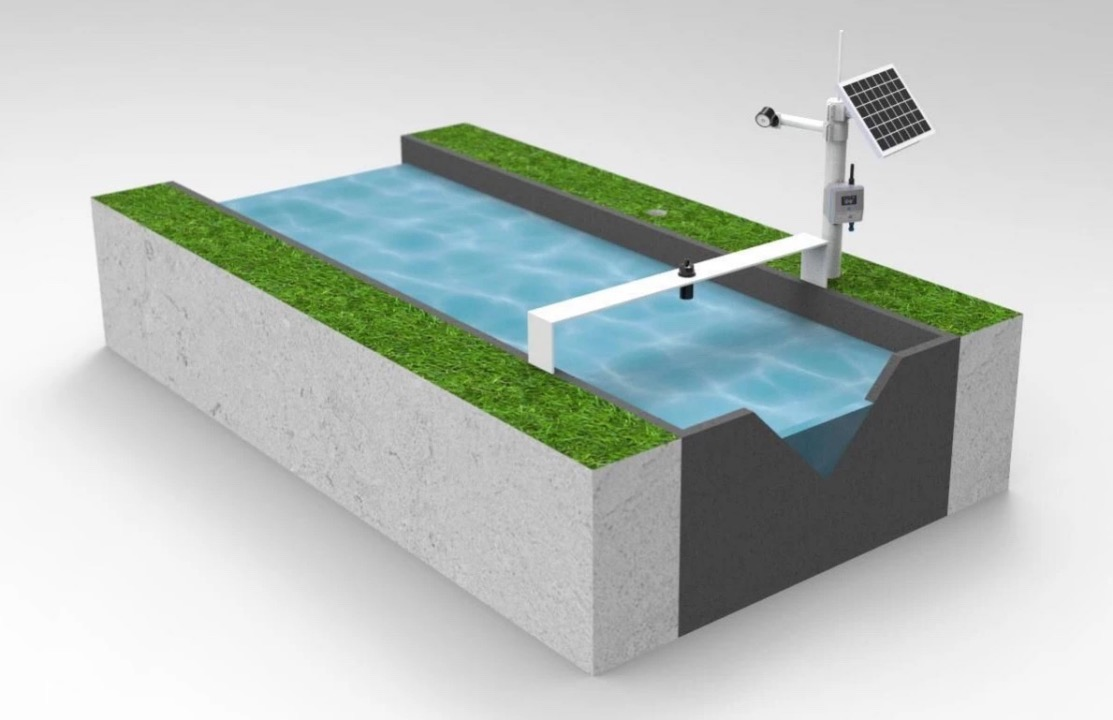

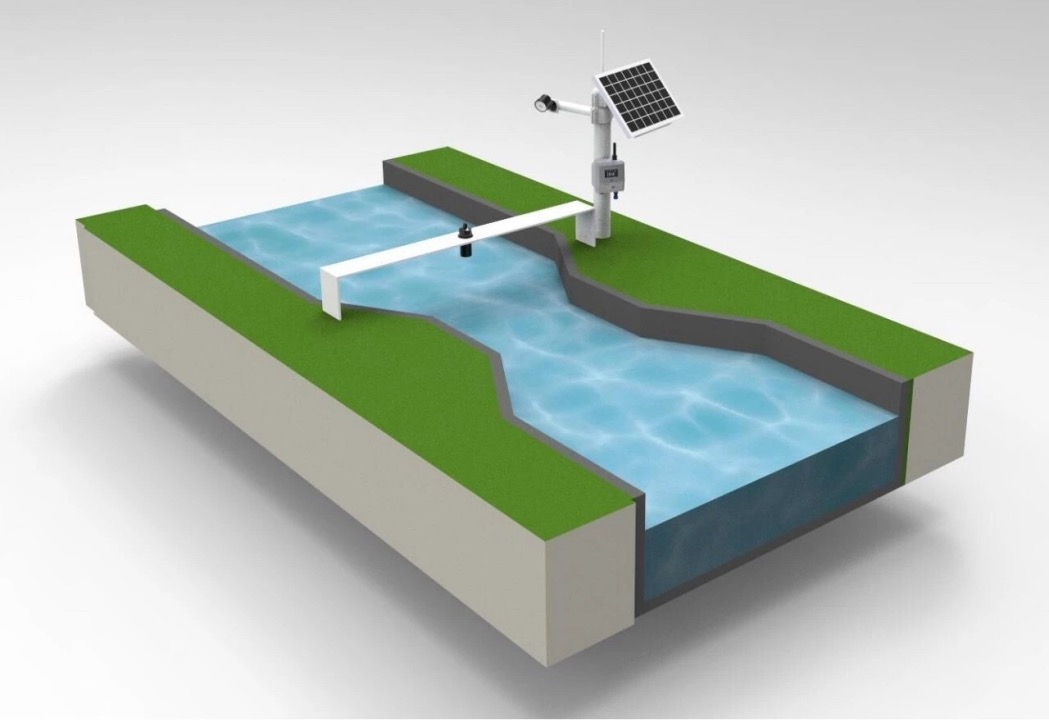

2.1安裝示意圖

巴歇爾槽:              矩形堰：                    三角堰:

2.2 產品特性

●非接觸式測量，不受污水的腐蝕和粘污?！虃鞲衅髦苯訙y流動水面的液位，不用使用靜水井,可以防止因使用靜水井,污水中的懸浮物、泥沙等堵塞連通管，造成靜水井與量水堰槽內水位不一致，或因冬季結冰，形成虛假液位，從而導致流量測量錯誤。

●通過鍵盤設置儀表參數，可與各種量水堰槽配用。以適應地表明渠、地下涵管等不同的應用條件。

●全天候工作，抗干擾能力強

●多種接口方式提供，便于接入平臺系統

● IP68 防水設計，傳感器為ABS外殼全密封結構，可耐腐蝕，在潮濕環境里可長期可靠運行，適用各種野外環境

2.3 應用場景

● 江河、湖泊、水庫等水文測量

●河道、灌渠、防汛、排污等水位流量監測

2.4 技術參數
