一、方案概述:
目前，全國有各類水庫9.7萬多座，其中小型水庫9.2萬多座。水庫是我國防洪廣泛采用的工程措施之一。在防洪區上游河道適當位置興建能調蓄洪水的綜合利用水庫，利用水庫庫容攔蓄洪水，削減進入下游河道的洪峰流量，達到減免洪水的目的。水庫對洪水的調節作用有兩種不同方式，一種起滯洪作用，另一種起蓄洪作用。
水庫大壩安全監測系統是一種用于實時監測水庫大壩結構、環境和運行狀況的綜合性技術手段。通過收集、處理和分析各種監測數據，為決策者提供科學依據，以確保水庫大壩的安全運行。以下是一個水庫大壩安全監測系統的解決方案：
1、系統組成：
數據采集設備：包括位移傳感器、應力傳感器、滲流傳感器、溫度傳感器等，用于實時采集大壩的各項監測數據。
數據傳輸設備：包括無線傳輸模塊、光纖通信模塊等，用于將采集到的數據實時傳輸至數據處理中心。
數據處理中心：負責接收、存儲、處理和分析監測數據，生成監測報告和預警信息。
預警系統：根據監測數據和預設的安全閾值，對可能發生的安全隱患進行預警，提醒相關人員采取相應措施。
監測設備選擇：根據水庫大壩的特點和需求，選擇合適的監測設備。常見的監測設備包括位移傳感器、應變計、壓力傳感器、溫度傳感器等。這些設備可以實時監測大壩的位移、應力、溫度等參數，為大壩的安全評估提供數據支持。
數據采集與傳輸：監測設備采集到的數據需要通過有線或無線的方式傳輸?shù)綌?shù)據處理中心。可以選擇使用光纖、無線網絡等方式進行數據傳輸，確保數據的實時性和準確性。
2、監測內容：
大壩變形監測：通過位移傳感器監測大壩的水平位移、垂直位移和傾斜角度，評估大壩的穩定性。
大壩應力監測：通過應力傳感器監測大壩的應力變化，評估大壩的受力狀況。
滲流監測：通過滲流傳感器監測大壩的滲流量和滲流速度，評估大壩的防滲性能。
溫度監測：通過溫度傳感器監測大壩的溫度變化，評估大壩的工作狀態。
環境監測：包括降雨量、水位、地震等環境因素的監測，評估外部環境對大壩安全的影響。
3、數據處理與分析：
將采集到的數據傳輸?shù)綌?shù)據處理中心后，需要進行數據清洗、處理和分析?？梢允褂脤I(yè)的數據處理軟件對數據進行處理，提取出有用的信息，并進行數據分析，判斷大壩的安全性。采用先進的數據處理算法，對采集到的監測數據進行實時處理和分析。根據歷史監測數據和工程經驗，建立大壩安全評價模型，對大壩的安全性能進行定量評估。生成監測報告和預警信息，為決策者提供科學依據。
4、預警與應急響應：
根據預警信息，及時采取相應的應急措施，確保大壩的安全運行。
定期對預警系統進行維護和更新，提高預警的準確性和及時性。
根據數據分析的結果，建立大壩安全的預警系統。當監測數據超過預設的安全閾值時，系統會自動發出預警信號，提醒相關人員采取相應的措施，防止事故的發生。
5、系統維護與管理：
建立完善的系統維護和管理機制，確保系統的正常運行。
對系統進行定期檢查和維護，及時發現和解決系統故障。
對系統進行持續優化和升級，提高系統的技術水平和應用效果。
綜上所述，水庫大壩安全監測系統解決方案需要綜合考慮監測設備的選擇、數據采集與傳輸、數據處理與分析、預警系統的建立、定期巡檢與維護以及培訓與技術支持等方面，以確保大壩的安全運行。
二、系統組成

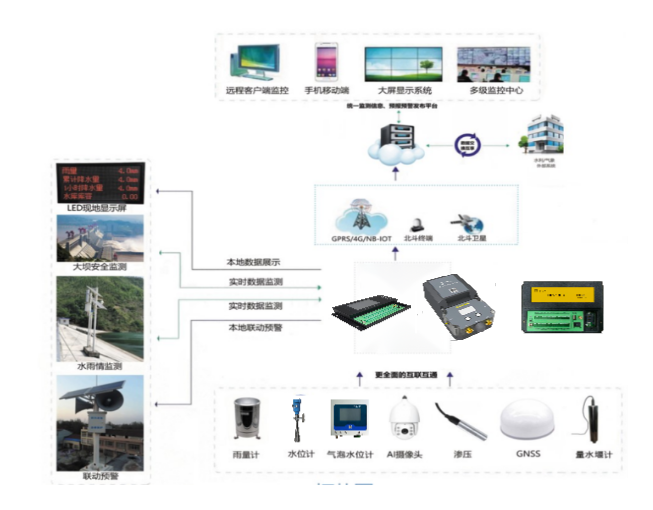

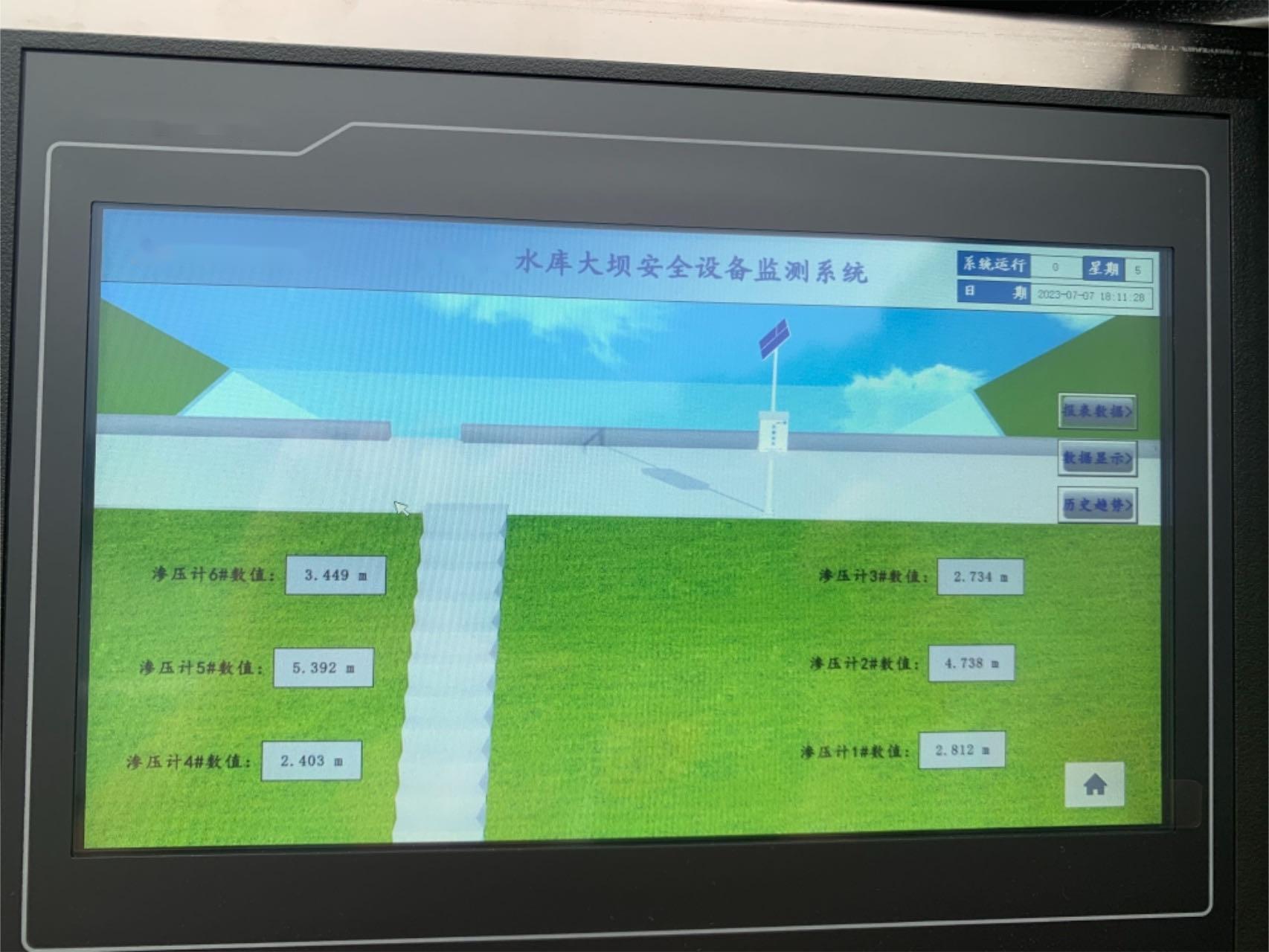

水庫大壩安全監測系統由水庫智能感知、物聯網技術信息網絡通信（RTU）、云端智慧監控管理工作平臺組成。水庫在線監測具有自動采集、分析和報告水庫水位、降雨、圖像、滲流等運行數據的功能，自組織網絡和數據終端具有采集和通信各要素的功能，水庫安全監測預警系統的云平臺具有監測數據的智能分析和預警功能，實現了水庫運行狀態的感知和監測、運行情況分析、安全管理、巡檢在線管理等綜合運行支撐，有效輔助相關部門制定防汛抗旱調度方案和應急預案，實現水庫的信息化管理?？梢园阉畮齑髩伟踩O(jiān)測系統分為四層：感知層、網絡層、平臺層、應用層。
感知層：實時感應水庫大壩監測參數傳感器的狀態，如變形監測、地表沉降、土體位移、土壤含水率、土壓力、滲壓計、水位計、雨量計、GNSS接收機、固定式測斜儀、滲壓計、高速高清攝像機、孔隙水壓計、雷達物位計、拉線式位移計、土壓力計、表面應變計、埋入式應力計等前端感知設備。
網絡層：支持?jǐn)?shù)據通信，可上、下雙向通訊，支持無線蜂窩網絡、短信、北斗、等通信方式。RTU設備可通過監測預警平臺的通訊方式，上行發送至監測控制中心平臺。
平臺層：整合各層設備和系統功能，通過信號的連接，下發平臺對前端感應器的命令，上傳監測數據的采集、處理、存儲和分析，實時聯動前端各大監控設備。
應用層：監測中心通過實時數據接收匯集管理及監測預警平臺可以實現各種監測數據的共享，對各種監測數據進行查詢、分析、預警和管理。開啟信息發布途徑，實時展示信息數據和預警信息。
三、設備詳情

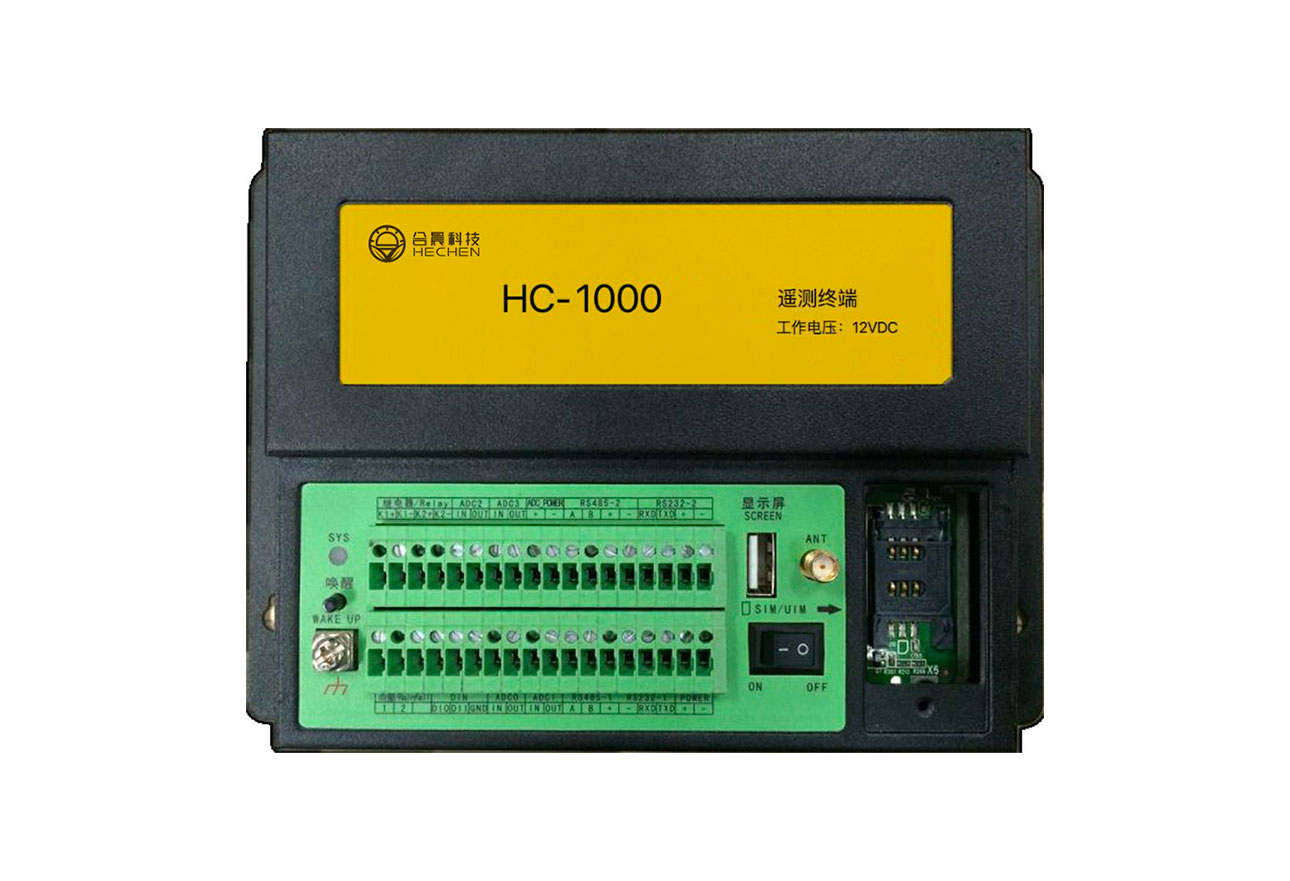

HC1000 遙測終端機集傳統水文遙測終端機功能GPRS/CDMA/WCDMA/EVDO/LTE/NB-IoT 無線長距離及 LoRa 無線短距離傳輸功能于一體，實現水文/水資源等數據的采集、存儲、顯示、控制、報警及傳輸?shù)染C合功能。該產品采用高性能的工業級 32 位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供翻斗式雨量計接口、RS232、RS485、模擬量輸入、開關量輸入和開關量輸出(繼電器驅動)接口，可滿足水文/水資源及其它應用的各種需求。該產品可廣泛應用于各種水利信息化建設領域，如水文、水資源、水環境、水污染、山洪災害、水庫安全、大壩安全的遠程測控領域。實物如圖一所示。
圖一 圖二

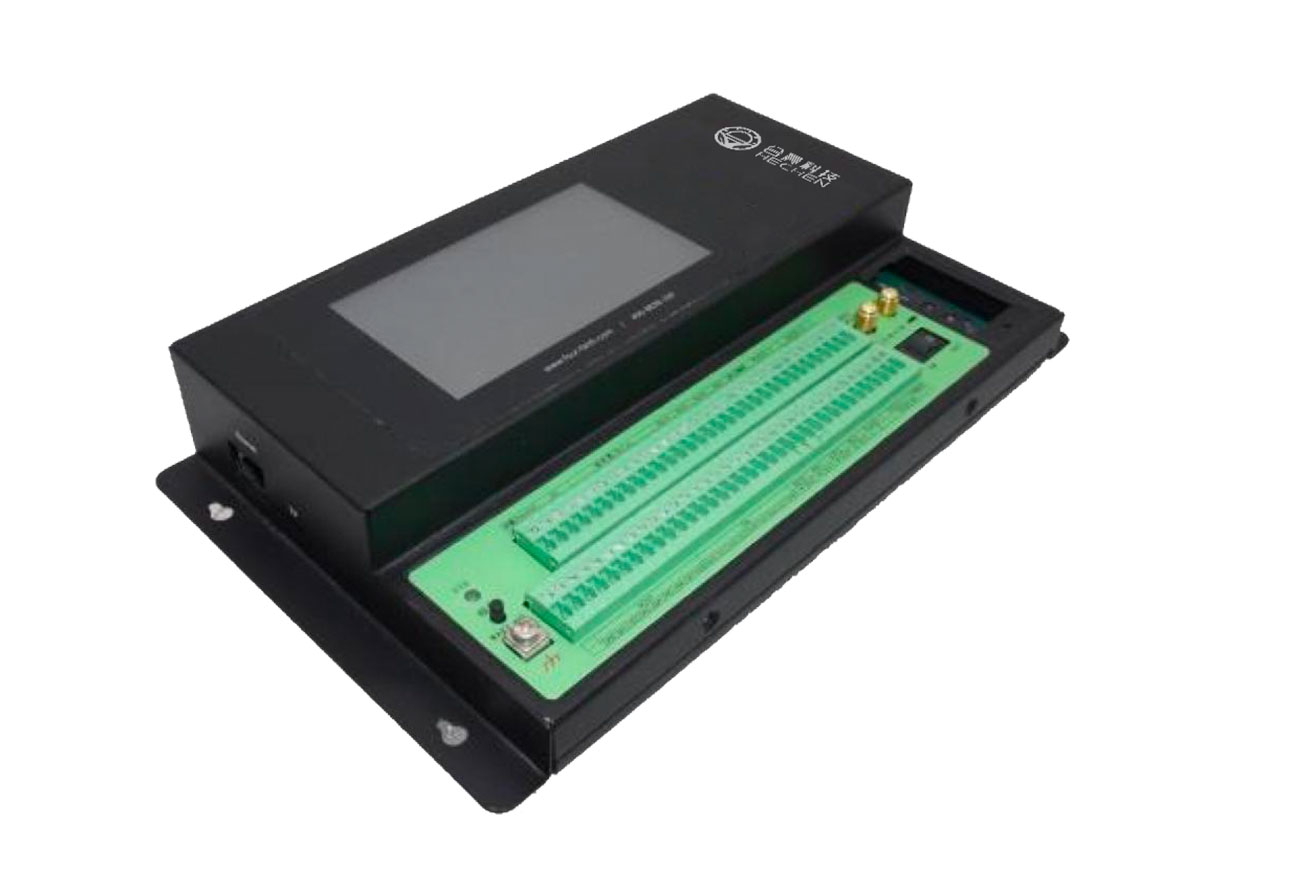

HC1001遙測終端機 2G/3G/4G/5G/Ethernet/NB-IOT/LoRa 等通信功能于一體，實現水文/水資源/TCP Modbus 等數據的采集、存儲、顯示、控制、報警及傳輸?shù)染C合功能。采用高性能的工業級 32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供翻斗式雨量計接口、RS232、RS485、以太網、TF 卡、SDI-12、模擬量輸入、開關量輸入、開關量輸出和繼電器接口，可滿足各種不同水文/水資源及其它應用需求。同時配備4.3 寸 TFT 觸摸屏，方便現場調試和參數配置。該產品可廣泛適用于智慧城市項目建設中的城市內澇積水，污水水質監測，城市管道監測，雨量站監測和壓力點監測等；適用于現有水利項目的雨量點監測，河道水雨情監測，水庫水雨情監測，流量站，灌區，明渠監測等；適用于智慧水務項目的水廠自動化監測，水質在線監測，供水管網監測，大用水戶監測，二次供水監測等；適用于地質災害項目的崩塌、滑坡點監測，泥石流監測，表面、深部位移監測，土壤含水率監測，地聲監測，孔隙水滲壓自動監測，雨量、地表水位檢測等。實物如圖二所示。

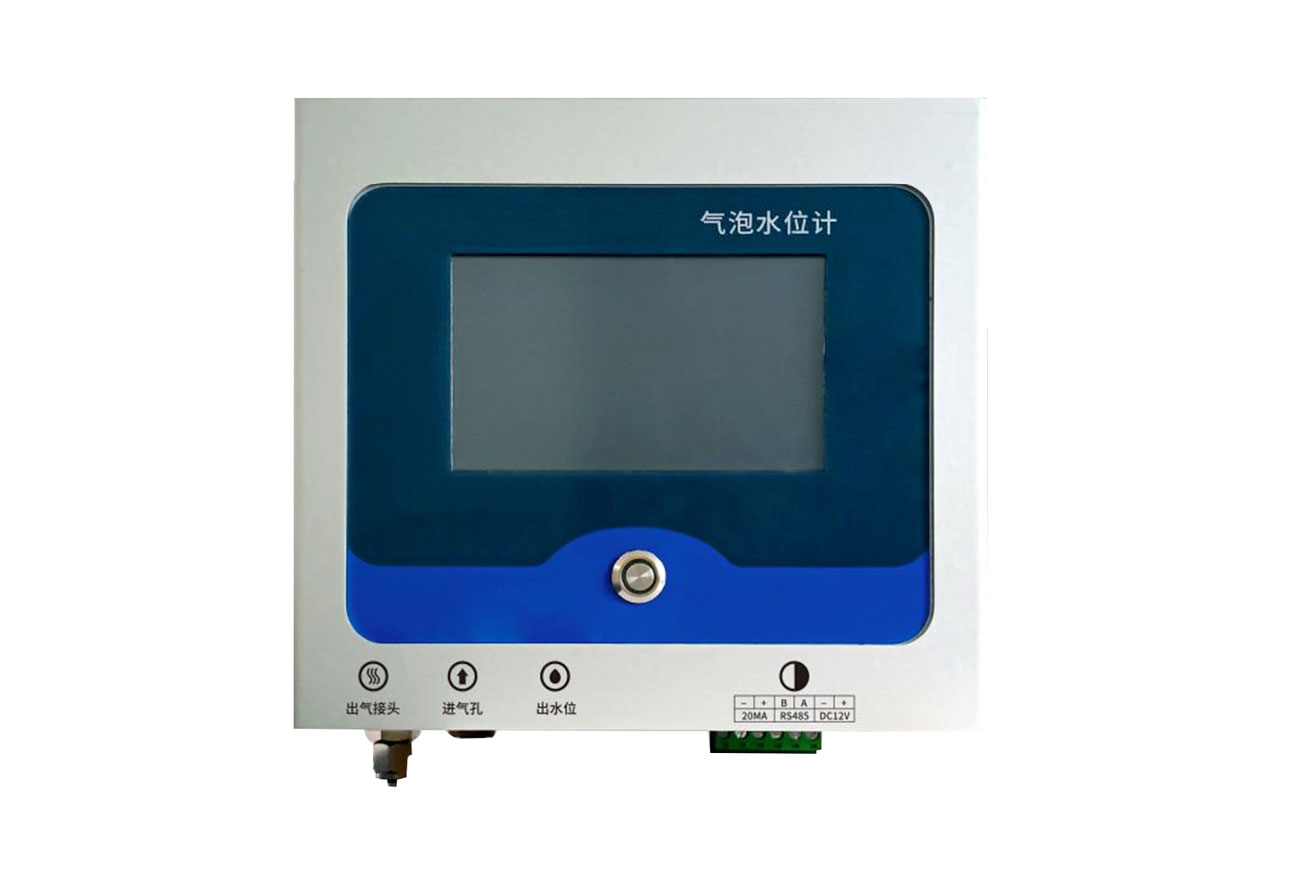

HC8007 氣泡水位計運用場景：中小河流水位監測量；海洋、地下水水位的測量；發電廠調壓井水位、大壩上下游水位的測量；化工、煤礦、污水處理、自來水廠等處的水位及液位的監測。實物如圖三所示。

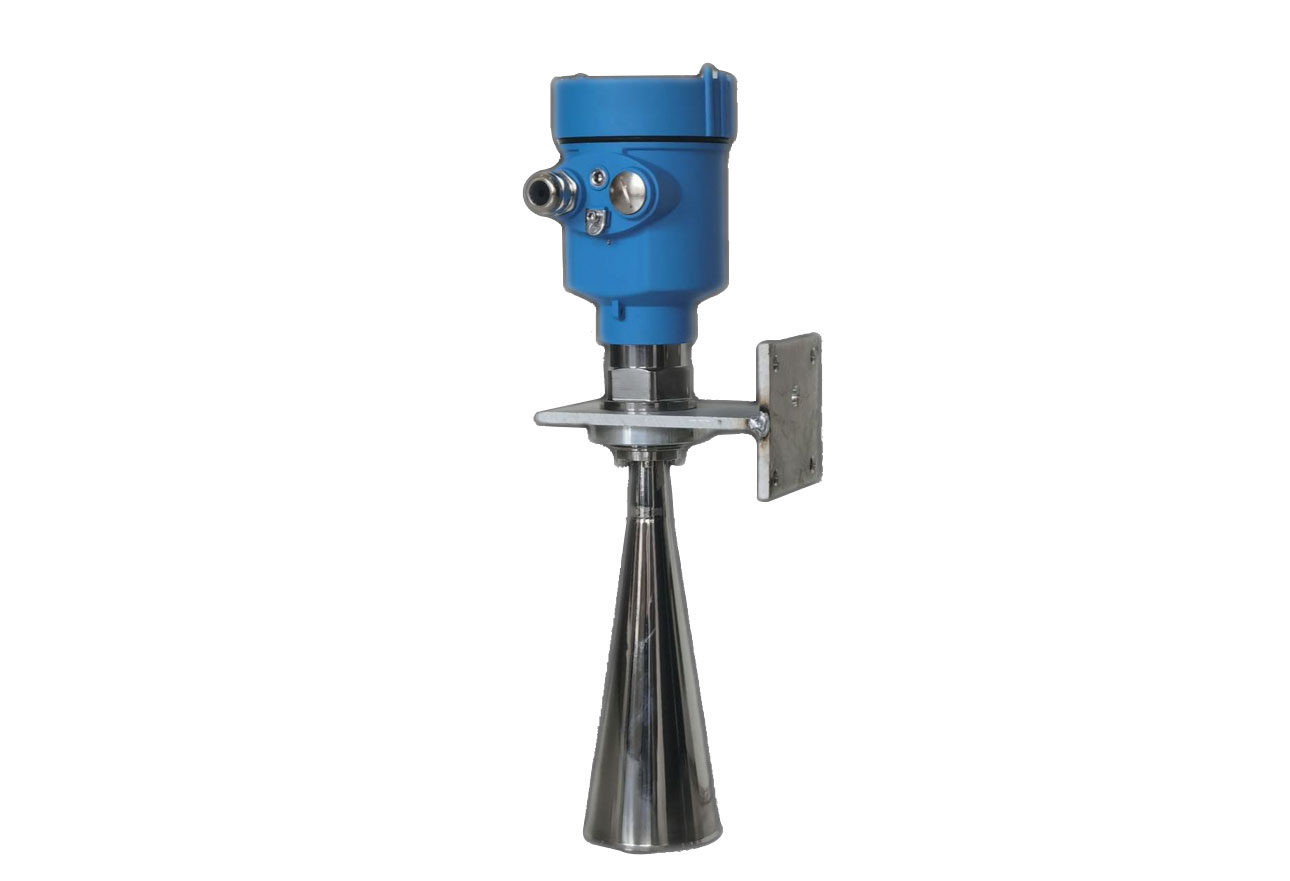

HC8006SLF雷達液位計天線發射及窄的微波脈沖，這個脈沖以光速在空間傳播，遇到被測介質表面，其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波的傳播速度極高，發射脈沖與接收脈沖的時間間隔很小（納秒量級）很難確認，HC系列26G雷達液位計采用一種特殊的解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而進一步計算出天線到被測介質表面的距離。實物如圖四所示。

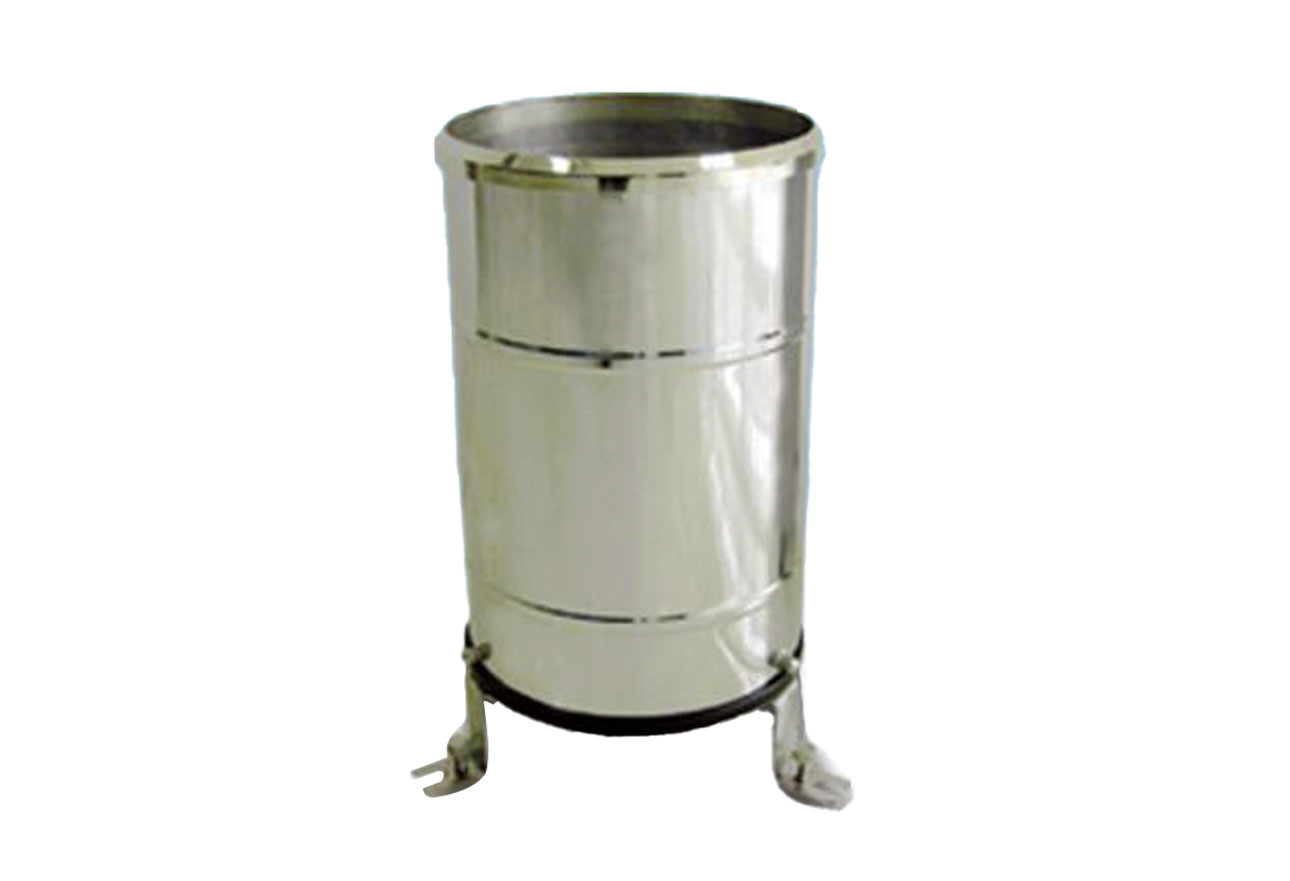

雨量傳感器（加熱）是一種水文、氣象儀器，用于測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示等的需要。本儀器由承雨器部件、計量部件和加熱裝置等組成。承雨口采用口徑Φ200mm。計量組件是一個翻斗式機械雙穩態秤重機構，其功能是將以mm計的降雨深度轉換為開關信號輸出。加熱裝置，可以在諸如下雪天等寒冷天氣情況下接上220V，啟動加熱裝置。實物如圖五所示。
圖三 圖四 圖五
四、系統價值
水壩是一種特殊的建筑物，它的安全性與其他建筑物有著本質上的區別，一旦發生安全事故，就會對下游地區的生命財產和環境造成嚴重的損失。因此形成一套先進實用，高效可靠，高度自動化的大壩安全監控體系勢在必行。在對各類信息進行采集、整理與分析的基礎上，對大壩的安全性進行評估，此外還要對大壩的安全性進行檢驗計算參數的精度、計算方法的實用性以及對施工方法的有效性進行反饋，協助管理者對災情進行準確、快速的預警預測，保障人民群眾的生命和財產安全。
