河道水位流量監測方案
一、引言
隨著城市化進程的加快，河道水位流量的監測變得越來越重要。有效的水位流量監測不僅可以預防洪水災害，保障人民生命財產安全，還可以為水資源的合理利用和保護提供科學依據。因此，構建一套科學、準確、實時的河道水位流量監測方案顯得尤為重要。河道水位流量監測方案旨在實時掌握河道水位和流量的變化情況，為水資源管理、防洪抗旱、水生態保護等提供科學依據。通過對河道水位流量的監測，可以及時發現異常情況，為決策者提供及時、準確的信息，以便采取相應的措施，確保河道安全和水資源的合理利用。
二、監測目標
1. 實時監測河道水位變化，預測洪水發生的可能性。
2. 分析河道流量變化，為水資源管理提供數據支持。
3. 評估河道防洪設施的效果，為防洪工作提供參考。
1、河道水位：通過安裝水位傳感器，監測河道各斷面的水位變化情況，包括最高水位、最低水位、平均水位等。
2、河道流量：通過安裝流量計，監測河道各斷面的流量變化情況，包括最大流量、最小流量、平均流量等。
3、水質：通過安裝水質監測設備，監測河道水質的變化情況，包括水溫、pH值、溶解氧、濁度、電導率等指標。
4、氣象條件：監測河道周邊的氣象條件，包括氣溫、降水量、風速、風向等。
1. 自動監測：通過安裝自動化的水位傳感器、超聲波流量計，實現實時、自動的水位和流量監測。
2. 手動監測：在關鍵節點或特定時段，采用人工測量的方法，對河道水位和流量進行監測。
3. 遠程監測：通過網絡技術，將監測數據實時傳輸?shù)竭h程監控中心，實現遠程監控。也可以利用衛星遙感技術，對河道水位和流量進行遠程監測。

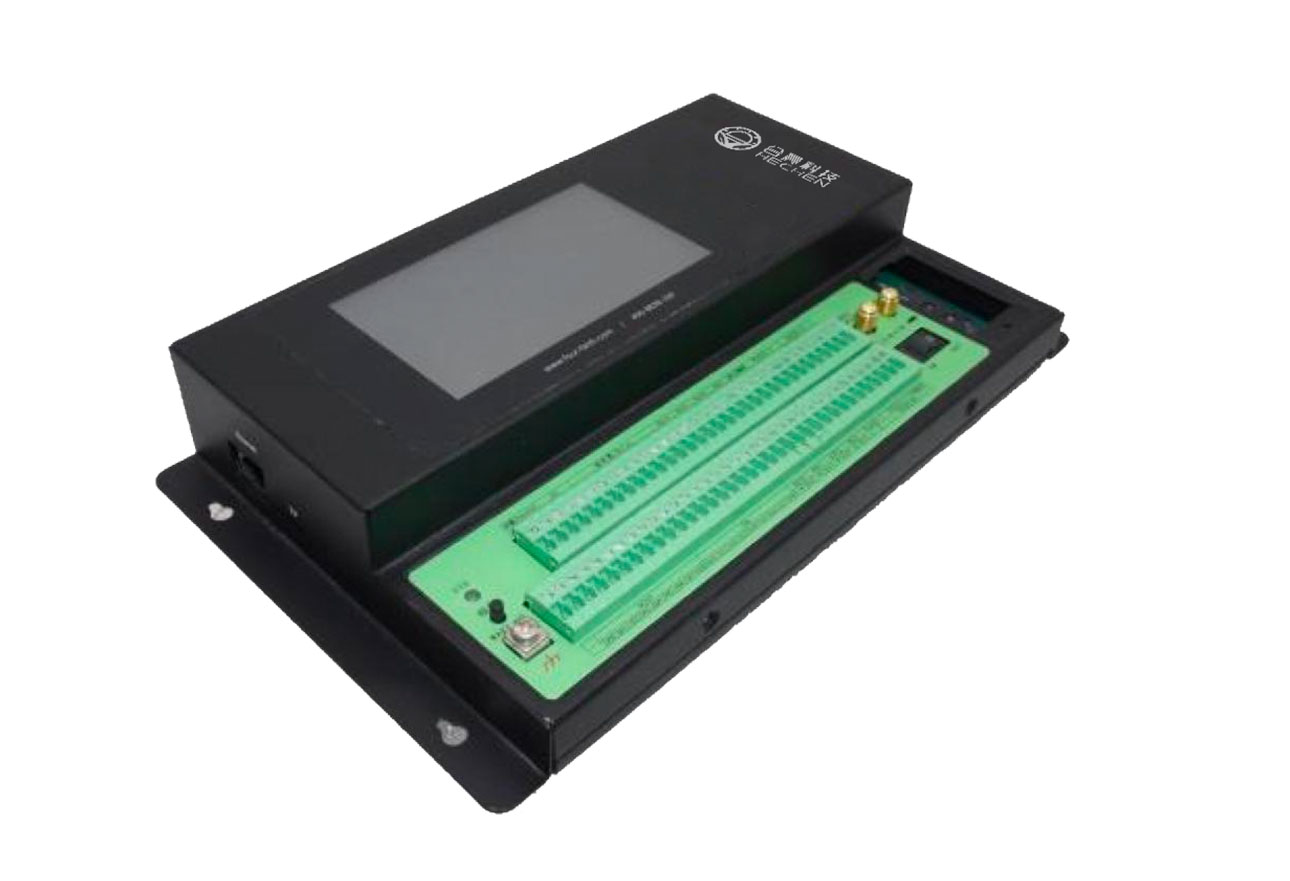

1. HC1001遙測終端機
HC1001遙測終端機 2G/3G/4G/5G/Ethernet/NB-IOT/LoRa 等通信功能于一體，實現水文/水資源/TCP Modbus 等數據的采集、存儲、顯示、控制、報警及傳輸?shù)染C合功能。采用高性能的工業級 32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供翻斗式雨量計接口、RS232、RS485、以太網、TF 卡、SDI-12、模擬量輸入、開關量輸入、開關量輸出和繼電器接口，可滿足各種不同水文/水資源及其它應用需求。同時配備4.3 寸 TFT 觸摸屏，方便現場調試和參數配置。該產品可廣泛適用于智慧城市項目建設中的城市內澇積水，污水水質監測，城市管道監測，雨量站監測和壓力點監測等；適用于現有水利項目的雨量點監測，河道水雨情監測，水庫水雨情監測，流量站，灌區，明渠監測等；適用于智慧水務項目的水廠自動化監測，水質在線監測，供水管網監測，大用水戶監測，二次供水監測等；適用于地質災害項目的崩塌、滑坡點監測，泥石流監測，表面、深部位移監測，土壤含水率監測，地聲監測，孔隙水滲壓自動監測，雨量、地表水位檢測等。實物如圖一所示。
圖一 圖二

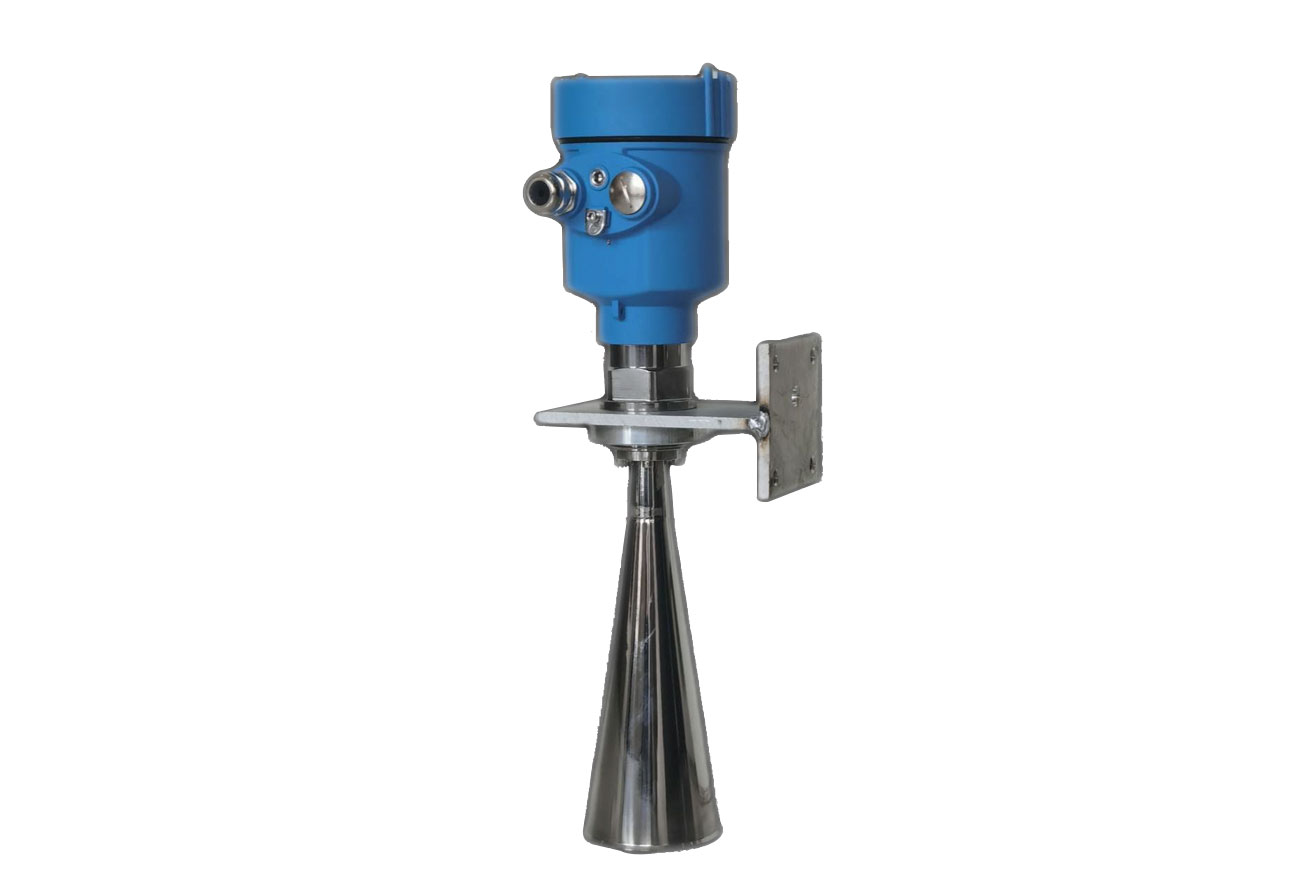

2. 雷達水位計
該雷達水位計波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性；天線尺寸小，便于安裝和加防塵罩等天線防護裝置；重量輕約1KG，便于安裝；測量范圍最高可達70米，覆蓋大型水庫等水位測量；多種輸出電路接口與采集系統配合；采用脈沖工作方式，雷達液位計發射功率極低，對人體及環境均無傷害。實物如圖二所示。

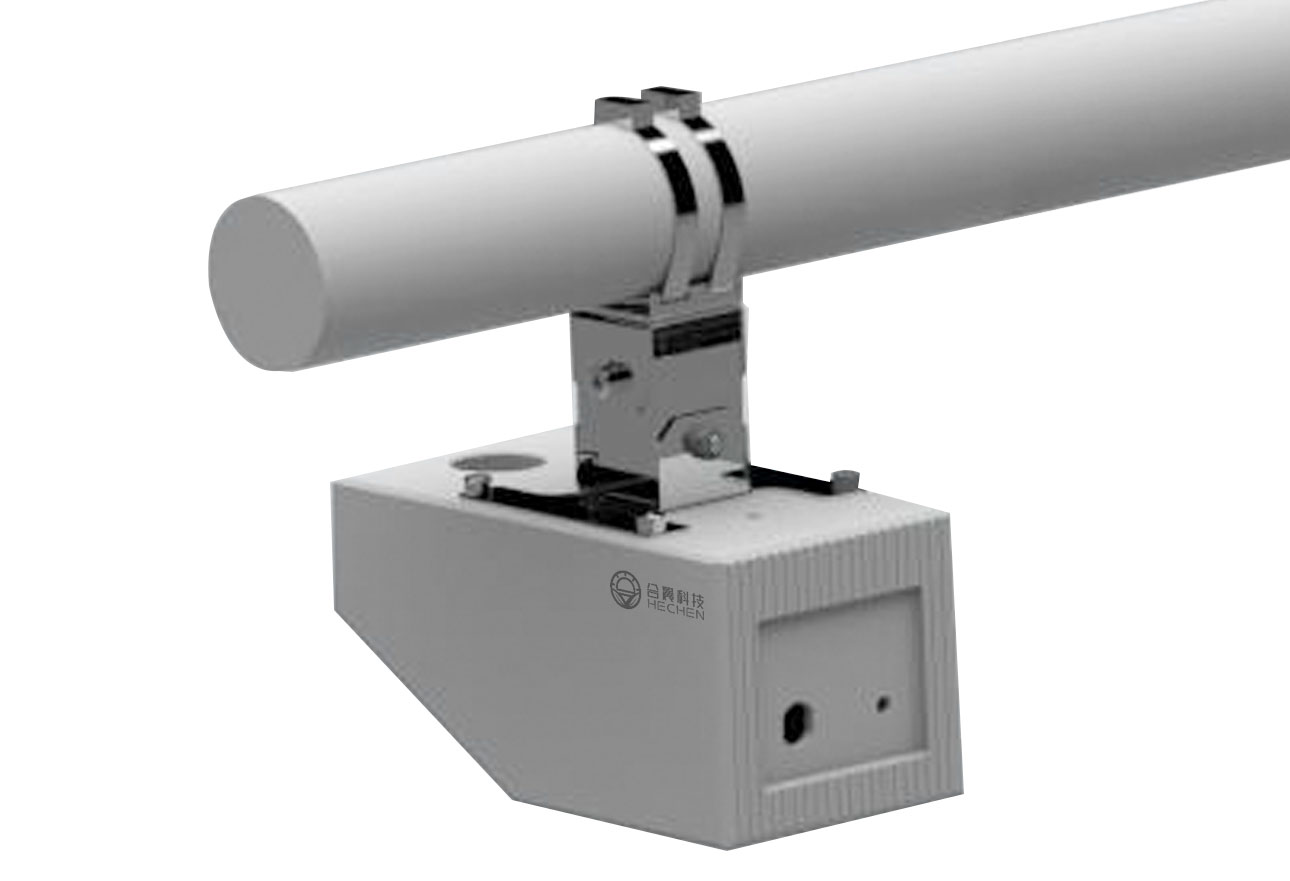

3. 雷達流量計
本款流量計是我司自主設計制造的一款高精度、低功耗、適用場景廣泛的非接觸式雷達流量計。該產品具有高精度，高聚焦，智能化，抗干擾， 低功耗，安裝方便，免維護等優點。產品采用自主核心技術-ChannelPro 模型進行量水的計算，并考慮明渠周圍環境影響進行修正。數據通過串口和無線輸出，可靈活的應用于流量的遠程監控和控制。實物如圖三所示。

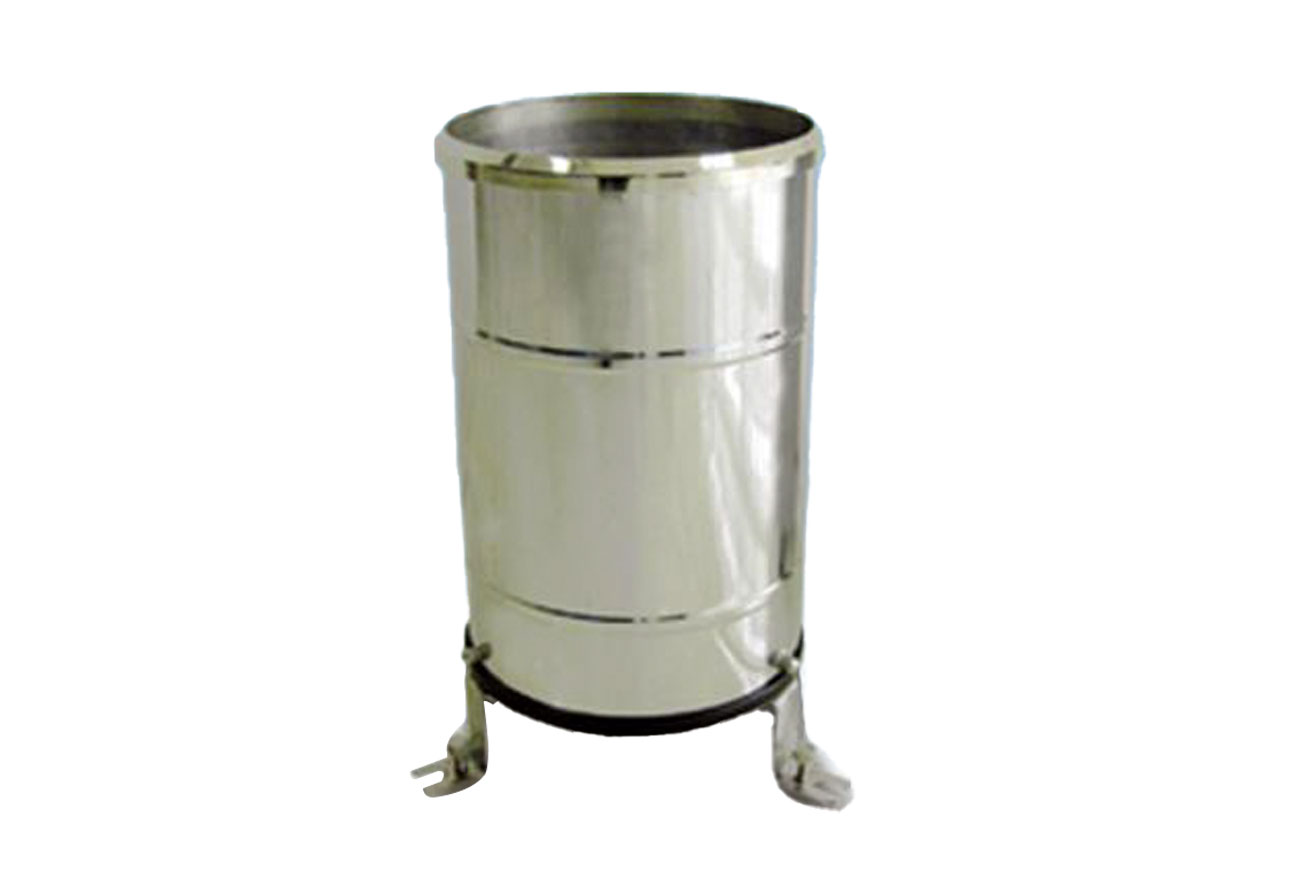

4. 雨量傳感器
本產品是一種水文、氣象儀器，用于測量自然界降雨量，同時將降雨量轉換為以開關量形式表示的數字信息量輸出，以滿足信息傳輸、處理、記錄和顯示等的需要。本儀器由承雨器部件、計量部件和加熱裝置等組成。承雨口采用口徑Φ200mm。計量組件是一個翻斗式機械雙穩態秤重機構，其功能是將以mm計的降雨深度轉換為開關信號輸出。加熱裝置，可以在諸如下雪天等寒冷天氣情況下接上220V，啟動加熱裝置。實物如圖四所示。

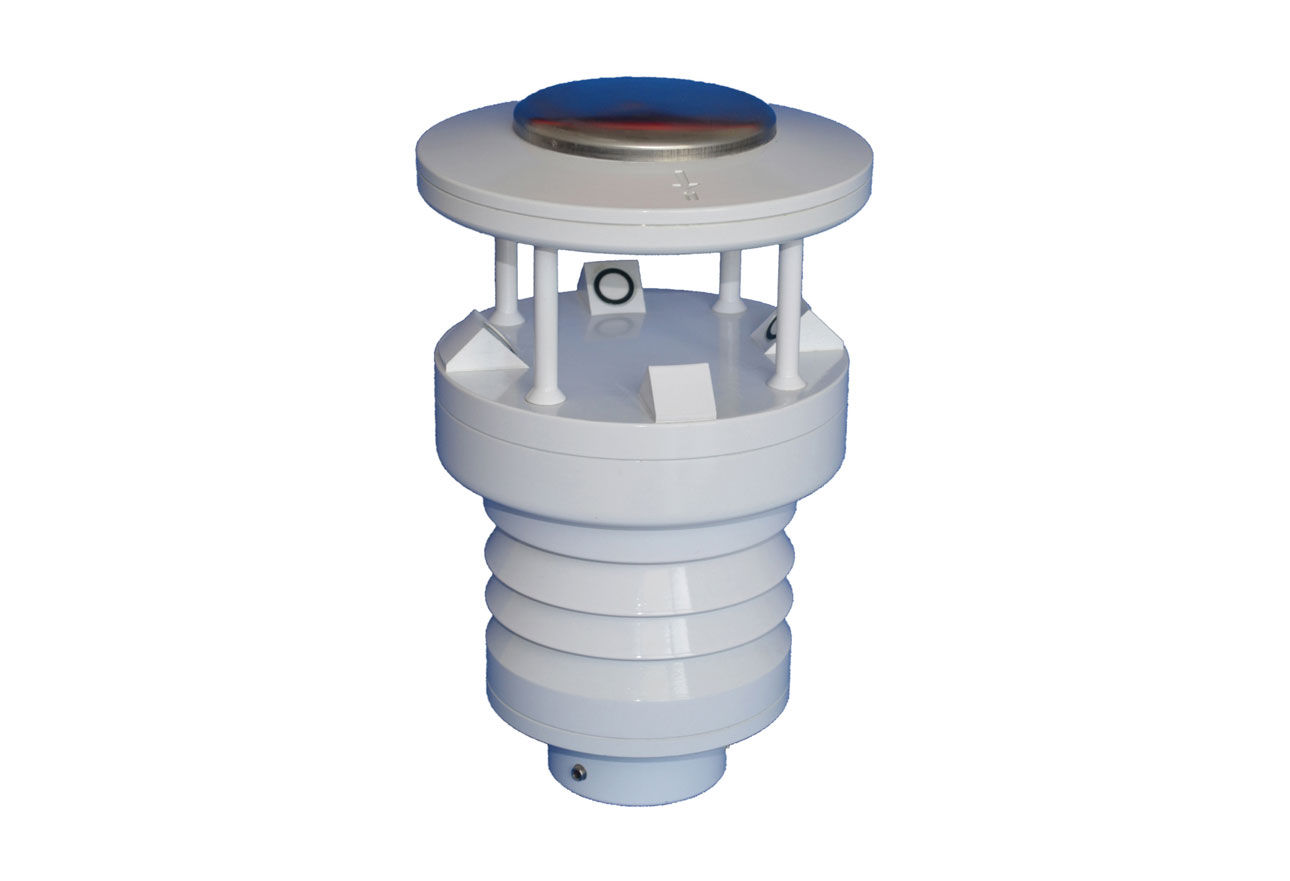

5. QXA100-氣象六要素
該設備測量精度高，性能穩定；可同時測量風速、風向、溫度、濕度、氣壓雨量六種氣象參數；免維護，不需現場校準；可全天候工作，不受暴雨、冰雪等天氣的影響；全金屬外觀，抗干擾能、抗腐蝕、抗電磁輻射能力強；結構緊湊美觀，安裝拆卸方便。實物如圖五所示。
圖三 圖四 圖五
六、數據處理與分析1. 數據收集：通過數據采集設備，實時收集水位、流量和水質數據。
2. 數據存儲：將收集到的數據存儲在數據庫中，便于后續的數據分析和處理。
3. 數據分析：通過數據分析軟件，對收集到的數據進行分析，生成水位、流量和水質的變化趨勢圖，為決策提供依據。
4. 數據整理：將收集到的水位、流量等數據進行整理，形成統一的數據格式。
5. 數據報告：根據分析結果，編制河道水位流量監測報告，為決策者提供參考。
七、預警系統
1. 建立水位和流量預警閾值，當實際監測數據超過預警閾值時，自動發出預警信號。
2. 預警信號可以通過短信、電話、網絡等方式發送給相關人員。
3. 預警系統應具備快速響應能力，確保在第一時間發出預警，減少災害損失。
4. 預警機制：根據歷史數據和實時監測數據，建立河道水位流量預警機制，對可能出現的異常情況進行預警。
5. 應急響應：當出現異常情況時，啟動應急響應機制，采取相應的措施，確保河道安全和水資源的合理利用。
1. 自動監測：實時在線監測，每隔一定時間（如5分鐘）更新一次數據。
2. 人工監測：根據實際需要，每天或每周進行一次監測。
3. 遙感監測：根據衛星過境周期，每天或每周進行一次監測。

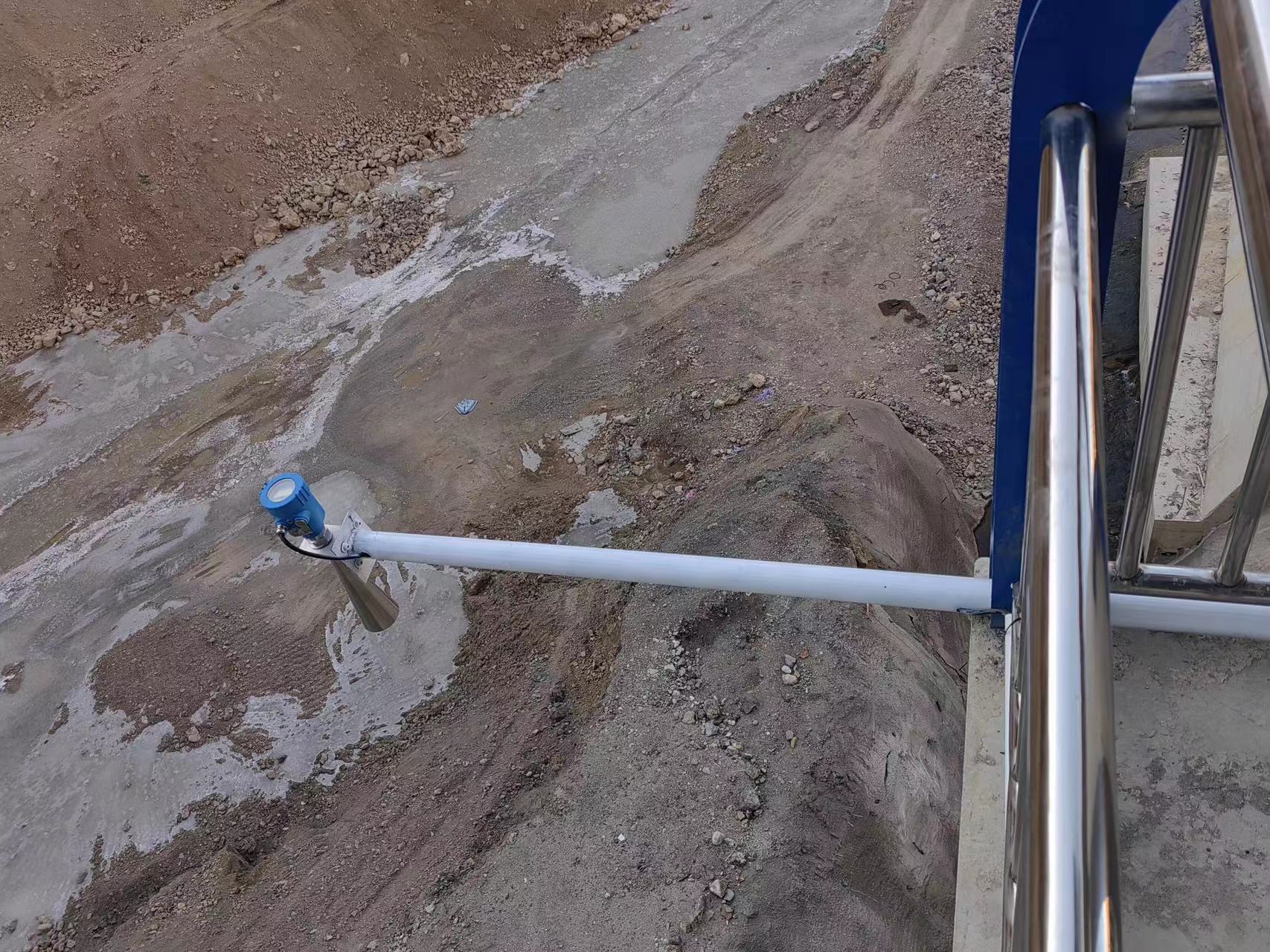

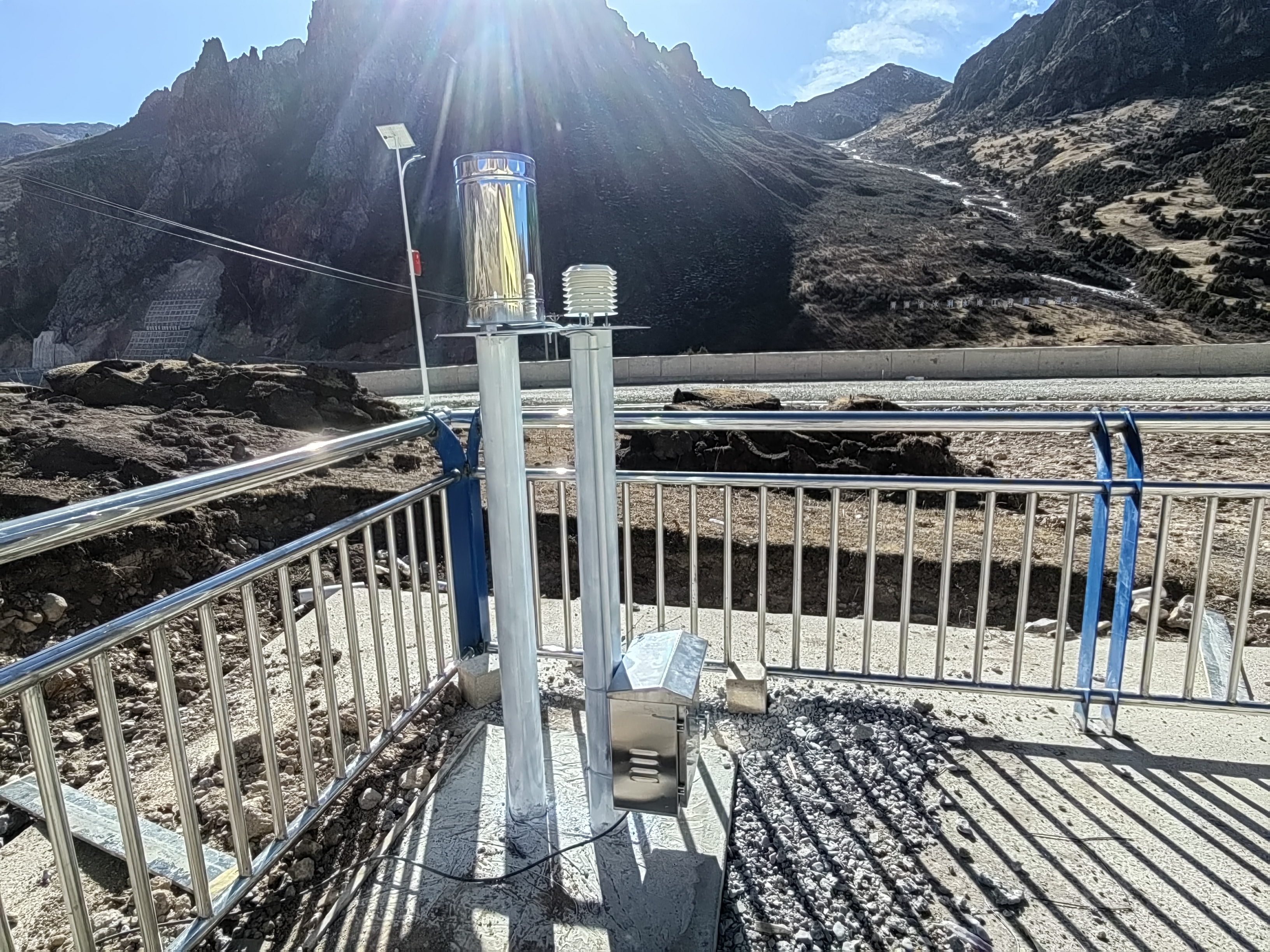

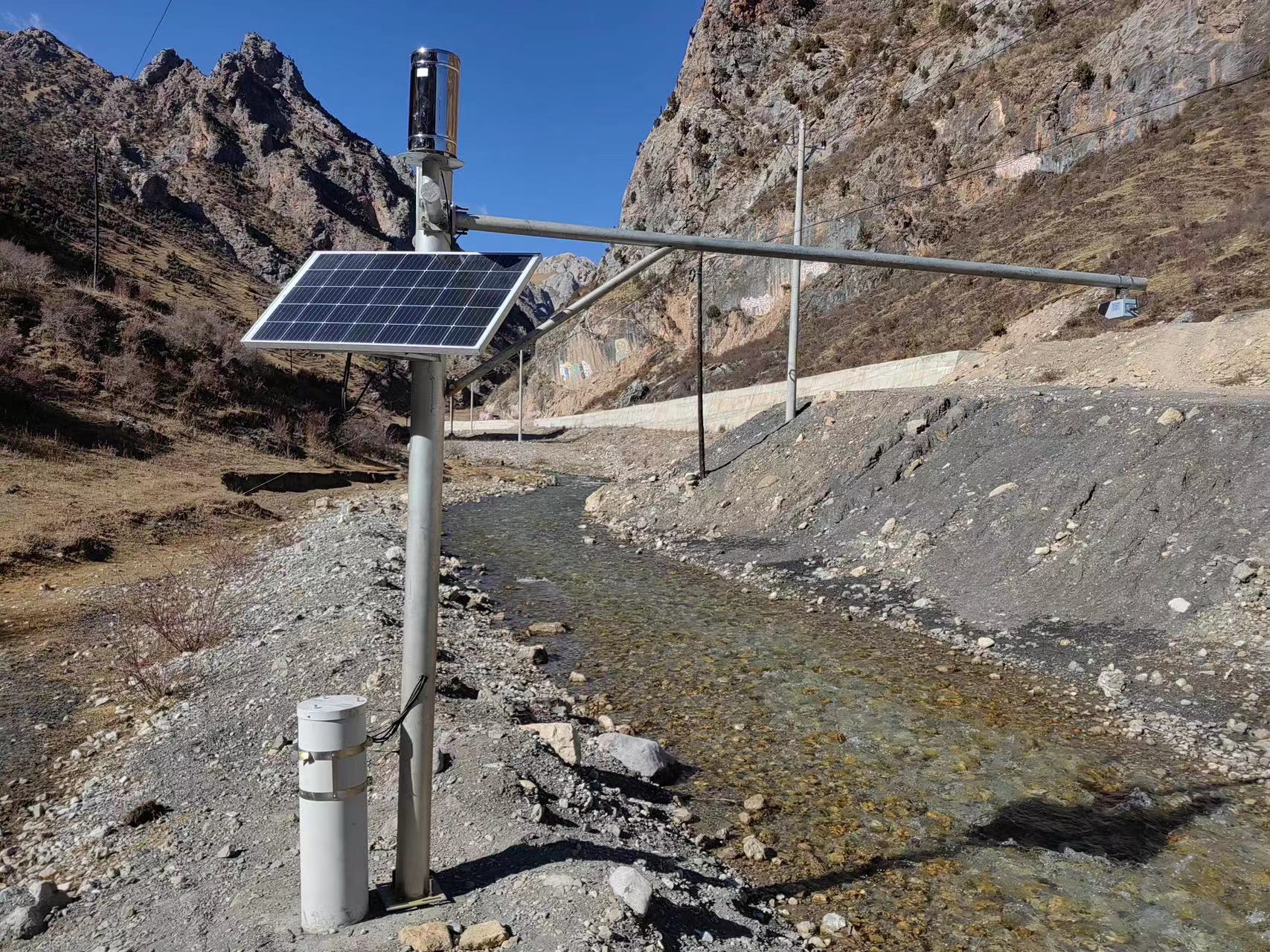

九、安裝案例
河道水位流量監測是防洪工作的重要組成部分，也是水資源管理的重要手段。通過科學、準確、實時的監測，可以有效預防洪水災害，保障人民生命財產安全，為水資源的合理利用和保護提供科學依據。因此，我們需要不斷完善和優化河道水位流量監測方案，提高監測的準確性和實時性，為防洪工作和水資源管理提供更好的服務。
