HC1000 遙測終端機
●一體化設計：集傳統水文遙測終端機功能與 2.5G/3G/4G/NB-IoT 傳輸功能于一體，實現水文/水資源數據的采集、存儲、顯示、控制、報警及傳輸?shù)染C合功能。
●工業級設計：寬溫設計，耐高低溫，耐強電磁干擾。適用于各種惡劣的現場。采用完備的系統保護機制和防掉線機制，保證終端永遠在線。
●大容量數據存儲空間：提供 16MB 的數據存儲空間，可存儲 10 年以上的采集數據。
|
硬件參數
|
|
電氣規格
|
|
|
CPU
|
工業級 32 位通信處理器
|
標準電源
|
DC 12V/1.5A
|
|
FLASH
|
2MB（可擴展至 8MB）
|
供電范圍
|
DC 5~35V
|
SRAM
|
512KB（可擴展至 1MB）
|
工作電流
|
<65mA@12VDC
|
|
數據存儲 Flash
|
16MB
|
休眠工作電流
|
<10mA@12VDC
|
環境要求
|
|
靜態值守電流
|
<2mA@12DVC
|
相對濕度
|
95%(無凝結)
|
物理特性
|
|
工作溫度
|
-35~+75oC（-35~+167℉）
|
外殼
|
金屬外殼，保護等級 IP30。外殼和系統安全隔離，特別適合工控現場應用
|
儲存溫度
|
-40~+85oC（-40~+185℉）
|

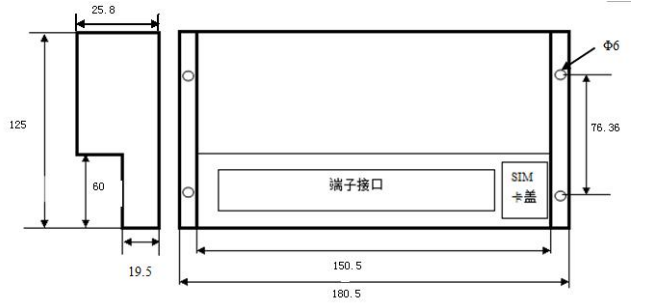

外形尺寸
|
180.5*125*25.8 mm (長 x 寬 x 高，不包括天線和安裝件）
|
|
接口類型
|
|
重量
|
610g(主機)
|
天線接口
|
標準 SMA 陰頭天線接口，特性阻抗 50 歐
|
無線參數
|
|
SIM/UIM 卡 接口
|
標準的翻蓋式用戶卡接口，支持 1.8V/3V SIM/UIM 卡，內置 15KV ESD 保護
|
無線模塊
|
工業級無線模塊
|
串口
|
2 個 RS232 和 2 個 RS485 接口，內置 15KV ESD 保護，串口參數如下：
數據位：5、6、7、8 位
停止位：1、1.5、2 位
校驗：無校驗、偶校驗、奇校驗、SPACE 及 MARK 校驗
串口速率：110~230400bits/s
|
發射功率
|
<24dBm
|
|
應用接口
|
1 個翻斗式雨量計接口
4 路模擬量輸入接口（16 位 AD、支持 4-20mA 電流信號輸入，可選 0-5V 電
壓信號輸入）
2 路開關量輸入接口（光隔離）
邏輯 0：濕節點 0-3VDC，或干節點導通
邏輯 1：濕節點 5-30VDC，或干節點斷開
2 路繼電器輸出接口
最大切換電壓：30VDC/220VAC
最大切換電流：4A
最大切換功率：120W/880VA
4 路受控輸出電源（輸出電壓值與設備供電電壓相同，默認 12V。單路額定
輸出電流 1A，4 路額定輸出電流總和 2A，內置過流保護）
|
接收靈敏度
|
<-109dBm
|
|
外接 LCD 屏
|
192*64 點陣 STN 液晶顯示屏帶鍵盤
|
|
|
