HC1001 遙測終端機

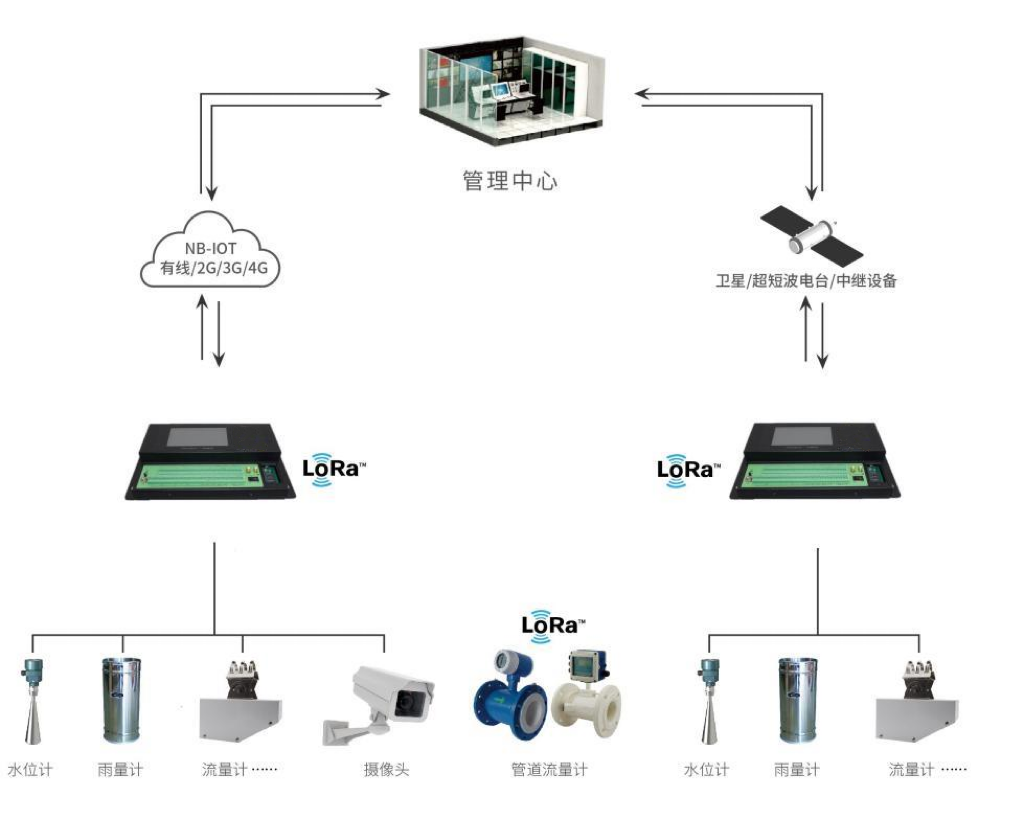

HC1001遙測終端機 2G/3G/4G/5G/Ethernet/NB-IOT/LoRa 等通信功能于一體，實現水文/水資源/TCP Modbus 等數據的采集、存儲、顯示、控制、報警及傳輸?shù)染C合功能。采用高性能的工業級 32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供翻斗式雨量計接口、RS232、RS485、以太網、TF 卡、SDI-12、模擬量輸入、開關量輸入、開關量輸出和繼電器接口，可滿足各種不同水文/水資源及其它應用需求。同時配備4.3 寸 TFT 觸摸屏，方便現場調試和參數配置。該產品可廣泛適用于智慧城市項目建設中的城市內澇積水，污水水質監測，城市管道監測，雨量站監測和壓力點監測等；適用于現有水利項目的雨量點監測，河道水雨情監測，水庫水雨情監測，流量站，灌區，明渠監測等；適用于智慧水務項目的水廠自動化監測，水質在線監測，供水管網監測，大用水戶監測，二次供水監測等；適用于地質災害項目的崩塌、滑坡點監測，泥石流監測，表面、深部位移監測，土壤含水率監測，地聲監測，孔隙水滲壓自動監測，雨量、地表水位檢測等。

HC1001 遙測終端機

●采用高性能工業級無線模塊
●采用高性能工業級 32 位通信處理器
●支持低功耗模式，包括休眠模式,定時上下線模式
●采用金屬外殼，保護等級 IP30,金屬外殼和系統安全隔離，特別適合于工控現場的應用
●寬電源輸入（DC 5~36V）,電源接口內置反相保護和過壓保護

接口

供電特征

串口
2 個 RS232 和 2 個 RS485 接口，內置 15KV ESD 保護，串口參數如下：
數據位：5、6、7、8 位
停止位：1、1.5、2 位
校驗：無校驗、偶校驗、奇校驗、SPACE 及 MARK 校驗
串口速率：110~230400bits/s 標準電源 DC 12V/1.5A

指示燈
具有“SYS”指示燈
供電范圍 DC 5~36V

天線接口
蜂窩：1 個標準 SMA 陰頭天線接口，特性阻抗 50 歐（5G 數量為 3）
LoRa/GPS/BT：1 個標準 SMA 陰頭天線接口，特性阻抗 50 歐
LoRa：1 個標準 SMA 陰頭天線接口，特性阻抗 50 歐（可選）物理特征

SIM/UIM 卡接口標準的翻蓋式用戶卡接口，支持 1.8V/3V SIM/UIM 卡，內置 15KV ESD 保護 安裝方式導軌式或壁掛式安裝

電源接口
工業級端子接口，內置電源反相保護和過流/過壓保護 設備安全性與可靠性

軟件應用

外殼金屬外殼，保護等級 IP30。外殼和系統安全隔離，特別適合工控現場應用

應用接口1
1 路翻斗式雨量計接口
1 路脈沖計數接口，最高可支持 1KHz 脈沖接入
1 路 SDI-12 接口
8 路模擬量輸入接口（16 位 AD、支持 4-20mA 電流信號輸入，可選 0-5V 電壓信號輸入）
8 路開關量輸入接口（光隔離）
邏輯 0：濕節點 0-3VDC，或干節點導通
邏輯 1：濕節點 5-30VDC，或干節點斷開外形尺寸
245x145x39.8 mm (不包括天線和安裝件)

應用接口2
8 路開關量輸出接口（光隔離）
最大切換電壓：30VDC
最大切換電流：50mA
最大切換功率：150mW
4 路繼電器輸出（光隔離）
最大切換電壓：250VAC/30VDC 重量約 800g(不包括天線、安裝件及包裝)

應用接口3
最大切換電流：1A
最大切換功率：30W
1 個 10/100Mbps 以太網口（RJ45 插座），自適應 MDI/MDIX，內置 1.5KV 電磁隔離保護
5 路受控輸出電源（額定電源 12V/1A 內置過流保護）

接口		供電特征
串口	2 個 RS232 和 2 個 RS485 接口，內置 15KV ESD 保護，串口參數如下：數據位：5、6、7、8 位停止位：1、1.5、2 位校驗：無校驗、偶校驗、奇校驗、SPACE 及 MARK 校驗 串口速率：110~230400bits/s	標準電源	DC 12V/1.5A
指示燈	具有“SYS”指示燈	供電范圍	DC 5~36V
天線接口	蜂窩：1 個標準 SMA 陰頭天線接口，特性阻抗 50 歐（5G 數量為 3） LoRa/GPS/BT：1 個標準 SMA 陰頭天線接口，特性阻抗 50 歐 LoRa：1 個標準 SMA 陰頭天線接口，特性阻抗 50 歐（可選）	物理特征
SIM/UIM 卡接口	標準的翻蓋式用戶卡接口，支持 1.8V/3V SIM/UIM 卡，內置 15KV ESD 保護	安裝方式	導軌式或壁掛式安裝
電源接口	工業級端子接口，內置電源反相保護和過流/過壓保護	設備安全性與可靠性
軟件應用		外殼	金屬外殼，保護等級 IP30。外殼和系統安全隔離，特別適合工控現場應用
應用接口1	1 路翻斗式雨量計接口 1 路脈沖計數接口，最高可支持 1KHz 脈沖接入 1 路 SDI-12 接口 8 路模擬量輸入接口（16 位 AD、支持 4-20mA 電流信號輸入，可選 0-5V 電壓信號輸入） 8 路開關量輸入接口（光隔離）邏輯 0：濕節點 0-3VDC，或干節點導通邏輯 1：濕節點 5-30VDC，或干節點斷開	外形尺寸	245x145x39.8 mm (不包括天線和安裝件)
應用接口2	8 路開關量輸出接口（光隔離）最大切換電壓：30VDC 最大切換電流：50mA 最大切換功率：150mW 4 路繼電器輸出（光隔離）最大切換電壓：250VAC/30VDC	重量	約 800g(不包括天線、安裝件及包裝)
應用接口3	最大切換電流：1A 最大切換功率：30W 1 個 10/100Mbps 以太網口（RJ45 插座），自適應 MDI/MDIX，內置 1.5KV 電磁隔離保護 5 路受控輸出電源（額定電源 12V/1A 內置過流保護）
